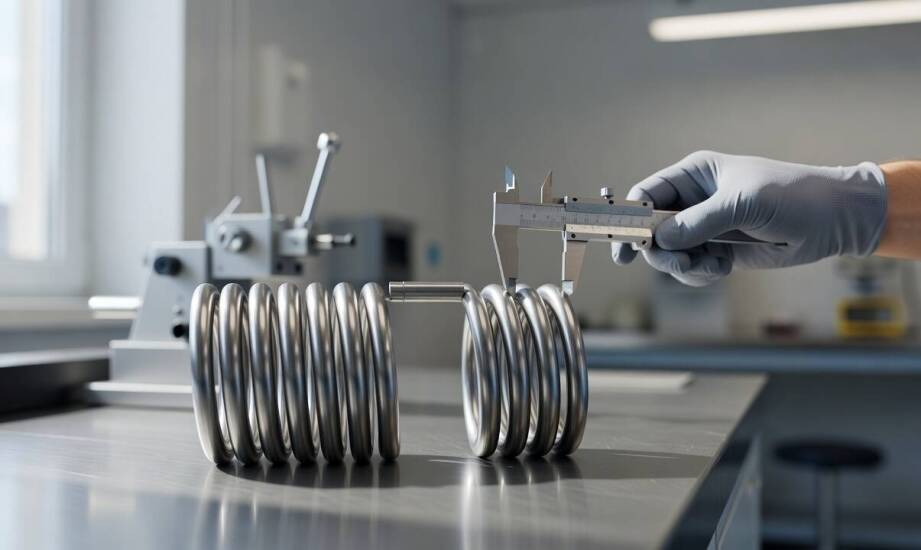

Mostek łączący w układzie dwusekcyjnym — jak zmienia rozkład sił i trwałość

W mechanizmach wymagających równomiernego obciążenia po obu stronach osi obrotu pojedyncza sprężyna skrętna często nie zapewnia symetrycznego rozkładu sił. Próba przeniesienia momentu obrotowego za pomocą jednego punktu podparcia sprawia, że siły reakcji rozkładają się nierównomiernie wzdłuż sworznia lub wałka prowadzącego. Skutkuje to przekoszeniem współpracujących elementów, nierównomiernym tarciem i przyspieszonym zużyciem łożyskowań po jednej stronie układu mechanicznego. Zastosowanie nieodpowiedniego detalu prowadzi do częstych przestojów serwisowych i generuje dodatkowe koszty utrzymania ruchu. Projektanci maszyn stają wtedy przed koniecznością zastosowania rozwiązania, które naturalnie zbalansuje powstające naprężenia. Zapewnia to płynną pracę w obu kierunkach bez generowania szkodliwych sił bocznych. Osiągnięcie takiego balansu wymaga połączenia dwóch oddzielnych elementów sprężystych w jeden zintegrowany komponent, który przejmie na siebie obciążenia robocze w sposób całkowicie symetryczny.

Przeczytaj również: Przykłady najczęstszych przyczyn zatorów w kanalizacji w Nowym Dworze Mazowieckim

Jak mostek łączący organizuje pracę dwóch sekcji korpusu?

Tradycyjne układy jednostronne ustępują miejsca rozwiązaniom zintegrowanym, gdy priorytetem staje się stabilność ruchu obrotowego. Zastosowana w takim przypadku podwójna sprężyna skrętna stanowi specyficzny wariant konstrukcyjny, w którym dwa osobne zwoje drutu funkcjonują jako jeden mechanizm. Element ten łączy dwie sekcje korpusu nawinięte w przeciwnych kierunkach — jedną prawoskrętną, a drugą lewoskrętną. Kluczowym łącznikiem pomiędzy nimi pozostaje mostek, który fizycznie scala oba zwoje w centralnej części konstrukcji. Dzięki takiej budowie obciążenie przekazywane z ramion na zwoje rozkłada się równomiernie.

Przeczytaj również: Jakie preparaty do usuwania lakieru są najskuteczniejsze?

Każda sekcja boczna jest projektowana jako oddzielny komponent gromadzący energię. Ich współpraca równoległa zapewnia zrównoważony sumaryczny moment obrotowy, będący fizyczną sumą sił z obu cewek. Kierunek nawinięcia drutu ma fundamentalne znaczenie dla prawidłowego działania całego układu w cyklu pracy. Obie części muszą pracować na docisk, co oznacza konieczność zmniejszania swojej średnicy podczas obciążania. Długość ramion oraz symetria geometrii bezpośrednio wpływają na płynność działania mechanizmu obrotowego. Mostek łączący przenosi obciążenie między sekcjami i wymusza ich jednoczesną reakcję na wychylenie, co w dużej mierze eliminuje zjawisko blokowania się wałka prowadzącego. Nawet przy gwałtownych skokach obciążenia energia sprężysta ulega łagodnemu rozproszeniu w dwóch niezależnych cewkach. Zjawisko to stabilizuje pracę maszyn produkcyjnych czy wielkogabarytowych zawiasów bistabilnych. Z perspektywy inżynieryjnej konstrukcja ta pozwala na użycie drutu o mniejszej średnicy przy zachowaniu wysokiego momentu siły.

Przeczytaj również: Jakie normy ekologiczne spełniają nagrzewnice do piecyków gazowych?

Które strefy układu decydują o jego trwałości zmęczeniowej?

Analiza rozkładu naprężeń w detalach poddawanych ciągłym cyklom pracy pokazuje, że pewne obszary wykazują szczególną wrażliwość na uszkodzenia. Koncentracje obciążeń pojawiają się najszybciej w miejscach zagięć ramion oraz w strefie przejścia między zwojami korpusu a środkowym łącznikiem. Te strefy podlegają największym naprężeniom zginającym, a nie tylko skręcającym, co bezpośrednio determinuje trwałość zmęczeniową pracującego układu. Ostre gięcia na końcach drutu generują znacznie wyższe obciążenia lokalne w porównaniu do regularnych odcinków nawinięcia. Zwiększenie promienia gięcia pozwala na znacznie łagodniejsze wyprowadzenie sił z elementu bezpośrednio do podpory montażowej. Przekłada się to korzystnie na fizyczną żywotność komponentu pracującego w trudnym reżimie wielozmianowym. Procesy technologiczne, takie jak kulowanie powierzchni drutu, mogą dodatkowo podnosić odporność zmęczeniową materiału wsadowego.

W zestawieniu z pojedynczą sprężyną układ dwusekcyjny pewniej zachowuje się w aplikacjach charakteryzujących się wysoką dynamiką ruchu. Druga sekcja skutecznie kompensuje nierównomierności sił, ograniczając ryzyko przedwczesnego pęknięcia drutu w wyniku zmęczenia zginaniem. Geometria mostka i symetria ramion bocznych decydują o proporcjonalnym rozkładzie naprężeń i finalnej żywotności elementu. Zakład Spretech J.K. z Katowic realizuje produkcję na tego typu sprężyny techniczne, dopasowując kierunek nawinięcia do specyficznych obciążeń danego sprzętu. Kształt samego mostka dobiera się zawsze do dostępnej przestrzeni montażowej oraz planowanej funkcji w docelowej maszynie. Takie podejście inżynieryjne pozwala na uzyskanie mechanizmu precyzyjnie reagującego na zadany moment siły bez degradacji zastosowanego stopu.

W układzie dwusekcyjnym o pełnym sukcesie wdrożenia decydują precyzyjnie wyliczony rozkład sił i dopracowana geometria fizycznego łącznika. Rygorystyczne przestrzeganie warunków dopuszczalnego kąta ugięcia stanowi równie ważny czynnik wydłużający czas bezawaryjnej pracy całego mechanizmu. Sama zmiana pojedynczego zwoju na wariant podwójny nie rozwiązuje problemów z zacieraniem osi w maszynie. Mostek musi zostać odpowiednio zaprojektowany pod kątem konkretnej kinematyki ruchu i spodziewanych obciążeń dynamicznych. Właściwy dobór średnicy drutu w powiązaniu z odpowiednią długością ramion nośnych gwarantuje stabilną pracę mocno obciążonych zawiasów. Ostatecznie zrównoważony moment obrotowy i redukcja sił bocznych sprawiają, że symetryczne układy elastyczne stanowią podstawę budowy niezawodnych urządzeń przemysłowych.
